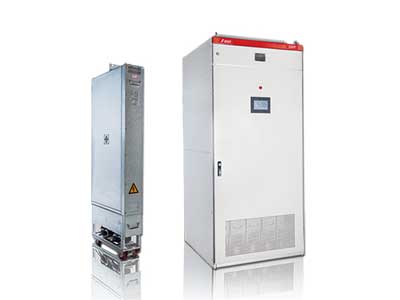

HDR-APF并聯有源電力濾波裝置

HDR-APF并聯有源電力濾波裝置

采用當前最先進的模擬邏輯方式消除電網諧波，實時檢測電網中由非線性負載產生的電流波形,動態生成反向諧波電流,用以補償負載諧波電流。具有響應速度快、濾波范圍廣、濾波效率高、不受系統參數影響以及體積小等優點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的,是最理想的濾波產品。

有源電力濾波器

HDR-APF并聯有源電力濾波裝置應用領域

行業:冶金、礦山、石油、化工、機械、輕工、市政、大型場館、電子、煤炭、有色、汽車制造、船舶等

工況:整流器、變頻器、大型UPS、中頻爐、電焊機、熒光燈、電腦、電梯、變頻空調、直流調速、直流充放電機等

HDR-APF并聯有源電力濾波裝置工作原理

實時檢測電網中負載電流，快速分離出諧波電流分量，并根據諧波電流的大小產生控制指令，實時產生大小相等、方向相反的補償電流注入到電網中，實現瞬時濾除諧波電流。

HDR-APF并聯有源電力濾波裝置工作原理

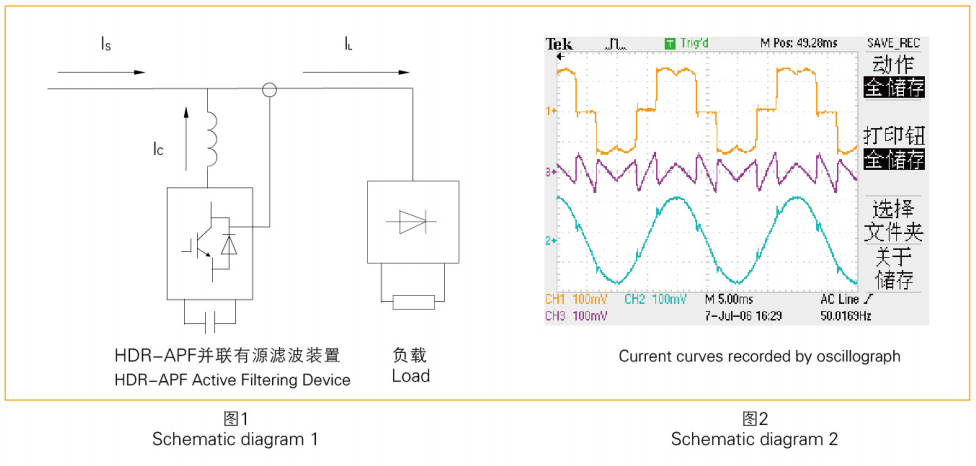

圖1是并聯有源濾波裝置治理諧波污染的原理示意圖，其治理目標是要在電源側得到只含有50Hz正弦波的電流。其中IL為負載電流，Ic為HDR-APF發出的補償電流,Is為電源側總電流。HDR-APF投入前Is等于IL。

圖2為HDR-APF投入后TEK示波器記錄的三個電流的波形，上面的是諧波含量豐富的負載電流IL波形，中間的是并聯有源濾波裝置輸出的補償電流Ic波形,下面的是補償后諧波含量很小的總電流Is波形。

HDR-APF并聯有源電力濾波裝置主要功能

實時諧波濾除:消除非線性負載產生的諧波電流,降低系統電壓總諧波畸變率。

降耗節能:減少線路損耗及變壓器損耗，改善設備發熱狀況，延長設備使用壽命。提高系統運行的穩定性、安全性、可靠性。

HDR-APF并聯有源電力濾波裝置性能特點

廣:濾除的諧波次數范圍廣，可濾除2~50次諧波。既可濾波除特征次諧波，也可濾除非特征次諧波。

高:諧波濾除率高。在額定輸出及相應諧波電流情況下，濾除率可高達95%。

快:響應速度快。諧波補償電流完全響應時間小于10ms。

穩:可單相態注入補償電流，改善系統三相不平衡。

自動消除諧振，無諧振之憂，保障設備及系統安全運行，

可設定輸出或最大100%限流輸出，保證裝置長期穩定運行。

兼具濾波及無功補償(感性或容性)功能，亦可單獨設置為濾波或無功補償功能。

實時故障記錄和事件記錄，

設計選型簡單，安裝、操作和維護簡單。

最大可10臺擴展并聯運行【注:大于10臺并聯時需配置適配器。】。

具有系統過壓保護、欠壓保護;輸出過流保護;過熱保護;控制電壓欠壓保護等。

HDR-APF并聯有源電力濾波裝置技術參數

輸入 Input
工作電壓(V) Working voltage (V)	AC380 ± 15% {注2] Note 2)
工作頻率(Hz) Working frequency (Hz)	50 ± 0.5
性能指標 Performance
濾波范圍 Filtering range	2~50次諧波 the 2nd to 50th order
濾波能力 Filtering capability	可高達95% (TDD) Up to 95% (TDDI)
響應時間 Response time	< 10ms
功率因數矯正 Power factor correction	有，可設定 Can be setup.
限流能力 Current-limiting capability	自動限流100%額定輸出 Automatic current-limiting, 100% rated output
接口模塊 Interface
顯示界面 Interface	LCD屏 LCD display
操作按鈕 Operating button	增量、減量、設置、確認、運行、停止 Up, down, setup, confirm, run, stop
界面指示燈 Signal light	運行（綠） Operation (Green)
顯示語言 Display language	簡體中文 Simplified Chinese
產品配置 Product configuration
單機運行 Individual module operation	可以 Yes
并聯運行 Parallel operation	可以多臺并聯運行 Allow for multiple modules operating in parallel.
適配互感器變比 CT ratio	不限（可設置） Without limit (can be setup)
互感器接線 CT connection	A相、B相（三相三線系統）或A相、B相及C相（三相四線系統） A phase, B phase (three -phase three-wire system) or A phase, B phase and C phase (three-phase four-wire system)
環境條件 Environment conditions
環境溫度 Ambient temperature	−10℃ ~40℃
存儲溫度 Storage temperature	−40℃ ~ 65℃
相對濕度 Relative humidity	最大95%，無凝露 Maximum 95%, no condensing
海拔高度 Altitude	1000m以下 [注3] Under 1000m (Note 3)

有源電力濾波器訂貨范例：

具體型號： APF-100/380-BM

HDR-APF并聯有源電力濾波裝置型號規格

三相三線系列

型號 Model	HDR-APF-25/380-AM	HDR-APF-30/380-AM	HDR-APF-50/380-AM	HDR-APF-100/380-AM
額定補償電流A Rated compensating current A	25	30	50	100
工作電壓V Working voltage V	AC380 ± 15%
工作頻率Hz Working frequency Hz	50 ± 0.5
參考尺寸 mm Overall dimension mm （寬W×深D×高H）	482 × 650 × 132	482 × 650 × 132	482 × 650 × 132	680 × 580 × 200
進線方式 Incoming line installation	上進線或下進線 Install the incoming line from the top or through the bottom
電流互感器 CT	500:5至5000:5（或用戶自定義） 500:5 or 5000:5 (or customized)

型號 Model	HDR-APF-150/380-AM	HDR-APF-200/380-AM	HDR-APF-300/380-A
額定補償電流A Rated compensating current A	150	200	300
工作電壓V Working voltage V	AC380 ± 15%
工作頻率Hz Working frequency Hz	50 ± 0.5
參考尺寸 mm Overall dimension mm （寬W×深D×高H）	680 × 580 × 200	680 × 580 × 200	1000 × 800 × 2200
進線方式 Incoming line installation	上進線或下進線 Install the incoming line from the top or through the bottom
電流互感器 CT	500:5至5000:5（或用戶自定義） 500:5 or 5000:5 (or customized)

三相四線系列

型號 Model	HDR-APF-25/380-BM	HDR-APF-30/380-BM	HDR-APF-50/380-BM	HDR-APF-100/380-BM
額定補償電流A Rated compensating current A	25	30	50	100
工作電壓V Working voltage V	AC380 ± 15%
工作頻率Hz Working frequency Hz	50 ± 0.5
參考尺寸 mm Overall dimension mm （寬W×深D×高H）	482 × 650 × 132	482 × 650 × 132	482 × 650 × 132	680 × 580 × 200
進線方式 Incoming line installation	上進線或下進線 Install the incoming line from the top or through the bottom
電流互感器 CT	500:5至5000:5（或用戶自定義） 500:5 or 5000:5 (or customized)

型號 Model	HDR-APF-150/380-BM	HDR-APF-200/380-BM	HDR-APF-300/380-B
額定補償電流A Rated compensating current A	150	200	300
工作電壓V Working voltage V	AC380 ± 15%
工作頻率Hz Working frequency Hz	50 ± 0.5
參考尺寸 mm Overall dimension mm （寬W×深D×高H）	680 × 580 × 200	680 × 580 × 200	1000 × 800 × 2200
進線方式 Incoming line installation	上進線或下進線 Install the incoming line from the top or through the bottom
電流互感器 CT	500:5至5000:5（或用戶自定義） 500:5 or 5000:5 (or customized)
