項目背景：

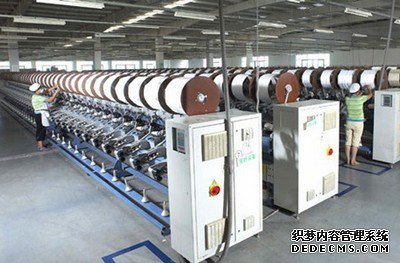

某紡織廠生產車間，負載含有大量的變頻器，變頻器在運行時產生大量的5、7、11、13次電流諧波，電流諧波加劇了電壓畸變，容易導致各變壓器下使用的電容柜均出現燒毀。

治理方案：

經過詳細分析，數據檢測，最終確定在變壓器下各安裝兩臺150A的有源電力濾波器的方案，主要對系統中含有的5次及以上各次諧波進行治理。

采用并聯補償方案，系統作為整體并聯接入電網，不必改接電網，便于現場安裝；

綜合考慮非線性負荷的分布情況以及現場安裝的可行性，采用了配電支路處局部集中補償?shù)难a償方案；

治理效果：

電流諧波治理后，5次及以上電流諧波也在國標允許值之內，電壓諧波得到很大程度的降低，有效的保護變壓器、配電柜、以及設備的使用安全，延長設備的壽命。
